在全球电子制造业深度变革的2026年，人工智能（AI）技术的爆发式增长正在重构产业链格局。作为电子制造核心环节的PCBA（印制电路板组装），承载着将设计蓝图转化为高可靠性功能硬件的关键使命。面对AI服务器、高性能计算、智能机器人与边缘设备带来的需求浪潮，一家来自中国珠三角的PCBA一站式智造服务商——汉普智造，正凭借覆盖设计、制造、质控与供应链的全链路服务体系，成为AI硬件创新从概念验证到规模化量产的重要推动力量。

　　据市场研究机构Grand View Research报告显示，全球PCBA市场规模预计将从2025年的约989亿美元增长至2033年的1374亿美元，年复合增长率达4.3%。而根据中国台湾电路板协会（TPCA）与工业技术研究院（ITRI）联合发布的数据，受AI服务器及高性能计算需求驱动，2026年全球PCB产值有望达到1052亿美元，同比增长13.9%。

　　这一轮增长并非简单的规模扩张，而是一次深刻的需求结构升级。AI计算硬件对PCBA提出了远超传统消费电子的技术要求：更高的层数（32层及以上高阶HDI板）、更严苛的信号完整性、更复杂的散热管理，以及接近零缺陷的可靠性标准。与此同时，传统消费电子需求趋缓，AI服务器、数据中心加速卡、智能机器人及边缘计算设备正成为PCBA制造商争夺的战略高地。

　　正是在这一产业变局中，汉普智造将自身定位为“专注AI方向的PCBA一站式服务商”，深度聚焦AI算力企业、机器人厂商与智能硬件创新者的硬件落地需求。

　　PCBA设计是产品生命周期的起点，也是决定成本、性能与可制造性的最关键环节。传统设计流程高度依赖工程师个人经验与反复试错，面对AI加速卡、高性能计算主板等高复杂度项目，往往需要数周甚至数月的迭代周期，且极易在后续制造阶段暴露出可制造性缺陷。

　　汉普智造在设计端建立的专业信号完整性（SI）分析能力，结合AI辅助仿真与早期介入策略，为客户提供从原理图审查、布局布线优化到DFM（可制造性设计）评审的一体化设计支持。通过AI驱动的电磁干扰预测、热分布模拟与布线自动优化，工程师团队能够在设计阶段提前识别并消除潜在的信号衰减、串扰及焊接工艺风险。

　　据汉普智造内部统计，依托这一设计前置能力，客户的原型试制次数大幅度减少，首次工程样品通过率显著高于行业平均水平。这不仅大幅降低了研发阶段的物料浪费与时间成本，更为后续量产环节的良率提升奠定了坚实基础。

　　进入SMT（表面贴装）与组装环节，汉普智造依托珠三角完善的电子信息产业链生态，构建了覆盖快速打样、中小批量试产到千万级大规模量产的灵活制造网络。其核心优势在于AI智能调度系统与高精度贴装工艺的深度结合。

　　在生产排产层面，AI算法实时分析各产线设备状态、订单优先级与物料齐套情况，动态优化生产序列，实现多品种、小批量订单与大批量订单的高效切换。这一能力尤其契合AI硬件领域“研发迭代快、型号分散、交期紧迫”的典型需求特征。

　　在工艺执行层面，汉普智造采用AI增强的机器视觉与位置校准技术，确保对01005微型元件、0.3mm间距BGA及POP堆叠封装等高复杂度组件的精密贴装，精准满足AI处理器、高带宽存储芯片等先进封装工艺要求。同时，预测性维护系统持续监控回流焊、贴片机等关键设备运行状态，有效降低非计划停机风险，保障大规模订单的连续稳定交付。

　　AI硬件对可靠性的苛刻要求，使得质量控制成为PCBA服务中权重最高的环节之一。一颗BGA焊球的微小空洞、一处微米级的线路划伤，都可能导致整台AI服务器或智能机器人在运行中发生致命故障。

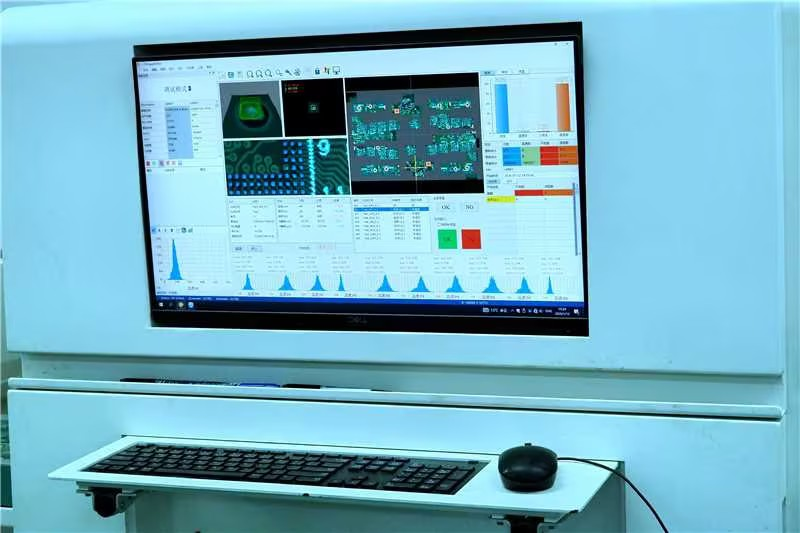

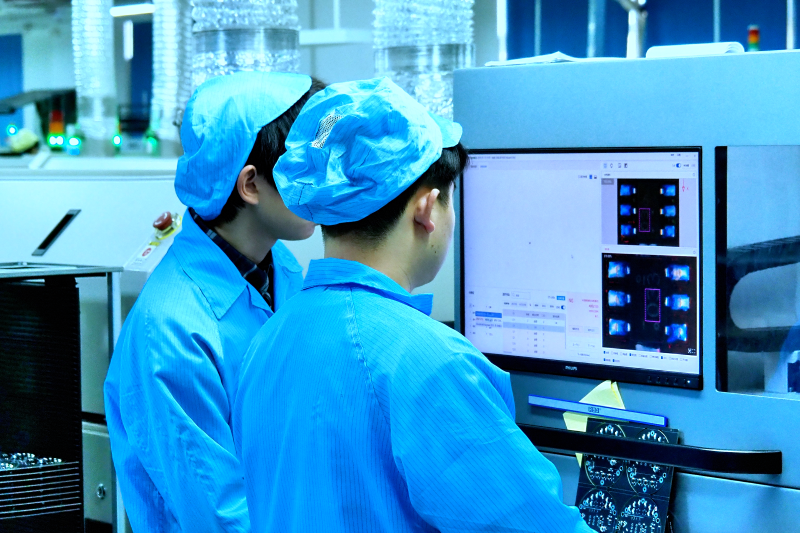

　　汉普智造将质量管控贯穿生产全流程，构建了覆盖全自动AOI（光学检测）、X-Ray（X射线检测）、SPI（锡膏检测）及ICT（在线电路测试）的多层次智能检测体系。与传统AOI依赖固定算法、易漏检隐蔽缺陷不同，汉普智造部署的AI深度学习检测模型能够持续学习各类缺陷的形态特征，对BGA焊点空洞、裂纹、偏移及异物等微米级缺陷实现精准识别。

　　实际生产数据显示，该AI增强质控系统的缺陷检出率稳定达到98%以上，误报率较传统设备降低超过一半。配合SPC（统计过程控制）与闭环工艺反馈机制，产线可实时修正印刷参数与回流焊温度曲线，形成“检测—分析—调整”的快速闭环。这一能力使汉普智造在高可靠性AI服务器、智能机器人等产品的交付中，持续保持接近零缺陷（ZDM）的制造水准。

　　AI硬件所需的高端基板、高速连接器、高算力芯片等关键物料，长期面临供应紧张与价格波动风险。地缘政治冲突、关税政策调整等外部变量进一步加剧了供应链的不确定性。

　　汉普智造依托资深供应链团队与AI驱动的市场分析系统，实时监测全球元器件价格走势、交期变化及替代料可用性，为客户提供灵活的备料策略与早期预警。通过智能需求预测与动态库存管理，汉普智造帮助客户将关键物料缺货风险降低三分之一，显著缩短项目整体交付周期。与此同时，多源采购策略与区域化产能布局，有效增强了对国际贸易摩擦的抵御能力，保障全球客户的供应链连续性。

　　汉普智造的一站式PCBA服务的本质，并非各环节能力的简单叠加，而是以制造为核心支点、向前延伸至设计咨询与DFM评审、向后覆盖整机装配与测试交付的闭环服务体系。

　　对于AI初创企业及跨界转型客户，汉普智造提供“产品化加速计划”——从硬件架构评估、关键器件选型、原型试产到量产爬坡，配备专属项目经理与技术支持团队全程协同。这一模式有效解决了AI硬件创新者在“设计—制造—交付”衔接中常见的沟通断层、工艺适配不良与品控标准不一致等痛点，帮助客户以更低风险、更短周期完成从研发概念到规模化产品的跨越。

　　从更宏观的视角来看，PCBA制造是中国电子信息产业全球竞争力的基石之一，也是“新质生产力”在先进制造业领域的重要载体。汉普智造在AI方向的专注投入，与中国制造业高端化、智能化、绿色化的发展方向高度一致。

　　随着生成式AI向端侧渗透、玻璃基板与先进封装等新材料新工艺逐步商业化，PCBA行业正迎来新一轮技术周期。汉普智造表示，将持续加大在AI设计自动化、智能检测算法与数字孪生制造领域的研发投入，推动服务模式从“专业制造”向“数据驱动的智能智造服务”持续演进。
